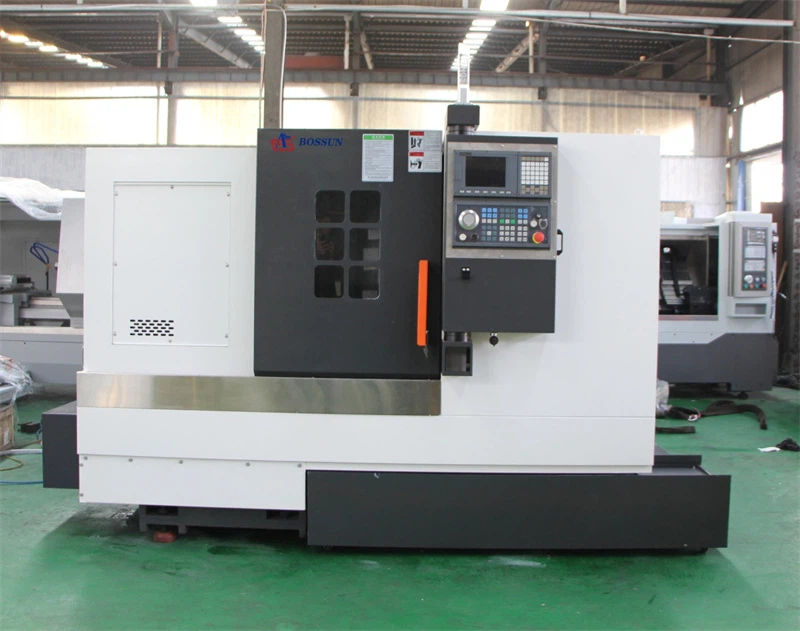

- Сверхточная изогнутая зубчатая муфта используется для точного позиционирования режущей головки, обеспечивая достаточную жесткость, стабильность и долговечность револьверной головки в любой ситуации резки.
- Использование двойных седел подшипников, термообработанных и прецизионно отшлифованных шариковых направляющих винтов класса C3 обеспечивает высочайшую точность и долговечность.
- Головка станка высокой жесткости и радиатор отлиты как единое целое, что способствует отводу тепла от шпинделя, уменьшению теплового положения корпуса и уменьшению количества ошибок, вызванных повышением температуры. Анализ методом конечных элементов (МКЭ) используется для оптимизации конструкции усиленных ребер цельной станины, в результате чего прочность машины увеличивается на 20 % по сравнению с традиционной конструкцией.
|
Технические характеристики |
единица |
ТСК52 |
Тск65 |
|
Качели над кроватью |
мм |
￠570 |
￠600 |
|
Максимальный диаметр поворота на каретке |
мм |
￠280 |
￠290 |
|
Эффективная длина поворота |
мм |
520/600/750 |
|
|
Форма головки шпинделя |
мм |
A2-6 |
A2-6/8 |
|
Мощность двигателя шпинделя |
кВт |
11-15(Сервопривод) |
11-15(Сервопривод) |
|
Максимальная скорость шпинделя |
об/мин |
4200/3500 |
3500/2500 |
|
Диаметр сквозного отверстия шпинделя |
мм |
￠66/79 |
￠79/105 |
|
Внутренний диаметр сквозного отверстия |
мм |
￠52/65 |
￠65/90 |
|
Ход по оси X |
мм |
270 |
250 |
|
Ход по оси Z |
мм |
600/800 |
650 |
|
Крутящий момент серводвигателя X/Z |
N.m |
10/10 |
10/10 |
|
Форма Тьюриета |
мм |
12 станций серво/гидравлического привода (дополнительная револьверная головка с электроприводом) |
|
|
Зажимная система |
8"/10" |
10"/12" |
|
|
Размер инструмента |
мм |
25*25/40 |
25*25/40 |
|
Спецификация ходового винта X/Z |
3210/4010 |
3210/4010 |
|
|
Повторите точность позиционирования |
мм |
±0.004 |
±0.004 |
|
Диаметр/ход втулки задней бабки |
мм |
￠75/120 |
￠80/80 |
|
Коническое отверстие во втулке |
МТ |
5 |
5 |
|
Размеры |
m |
2.85*1.7*1.75 |
3.0*1.85*1.7 |
|
Вес машины (прибл.) |
T |
4/4.5 |
4.2 |
