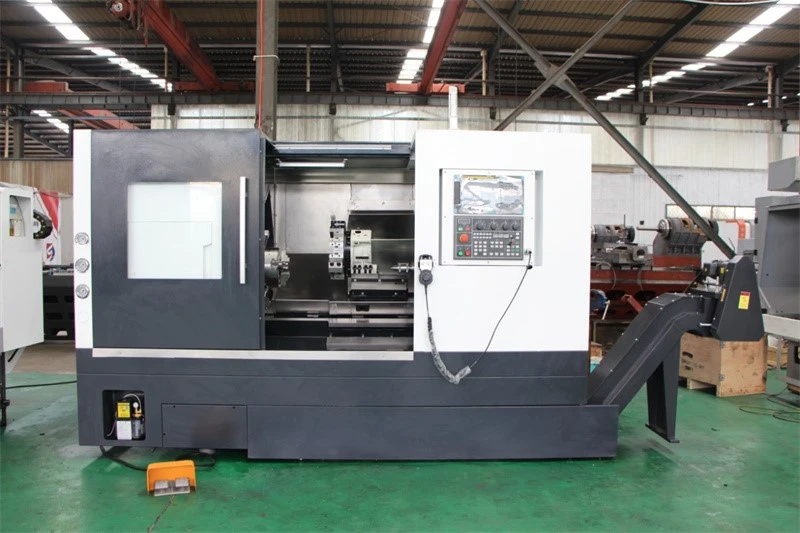

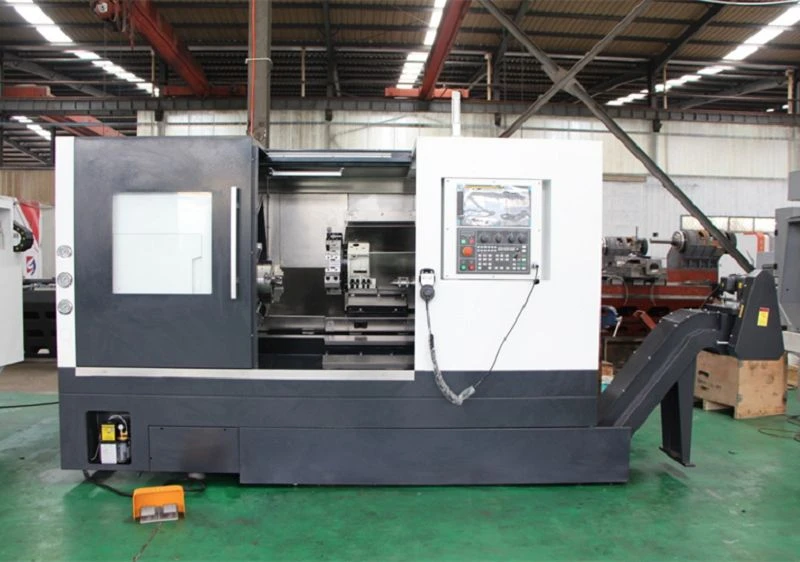

- Общая конструкция наклона станины, цельная отливка, жесткий подъем, конструкция шариковой/скользящей направляющей;
- Конструкция шпинделя с большим отверстием, высокопроизводительная конфигурация, хорошая жесткость и стабильность;
- Серводвигатель разработан с расширенными характеристиками для более высокой скорости и эффективности движения;
- Независимо разработанный серво/импортный гидравлический 12-держатель инструмента для станции с более высокой конфигурацией и производительностью;
- Характеристики двигателя шпинделя увеличены, мощность и крутящий момент увеличены, а способность к тяжелой резке значительно улучшена.
|
Технические характеристики |
Единицы |
НЛ201EP |
НЛ252ЭП |
НЛ502СП |
НЛ634СП |
|
Макс. диаметр вращения станины |
мм |
￠450 |
￠550 |
￠600 |
￠650 |
|
Макс. диаметр вращения седла кровати |
мм |
￠230 |
￠370 |
￠450 |
￠450 |
|
Макс. диаметр резания |
мм |
￠350 |
￠320 |
￠500 |
￠630 |
|
Макс. длина резки |
мм |
320 |
435 |
565 |
550 |
|
Макс. диаметр стержня через |
мм |
￠66 |
￠66 |
￠74 |
￠91 |
|
Максимальная скорость шпинделя |
мм |
4000 |
4000 |
2500 |
2000 |
|
Модель конца шпинделя |
ИСО |
A2-6 |
A2-6 |
A2-8 |
A2-11 |
|
Диаметр сквозного отверстия шпинделя |
мм |
￠76 |
￠76 |
￠92 |
￠102 |
|
Диаметр втулки задней бабки |
- |
￠75 |
￠100 |
￠130 |
|
|
Ход втулки задней бабки |
- |
80 |
100 |
100 |
|
|
Ход X/Z |
мм |
200/455 |
240/550 |
295/600 |
330/1100 |
|
Быстро перемещайте X/Z |
м/мин |
30/36 |
30/36 |
16/20 |
12/16 |
|
Диаметр/шаг винта по оси X |
мм |
￠32/10 |
￠32/10 |
￠32/8 |
￠40/10 |
|
Диаметр/шаг винта оси Z |
мм |
￠32/12 |
￠32/12 |
￠40/10 |
￠40/10 |
|
Номер станции гидравлической турели |
8 |
12 (сервотурель) |
12 (сервотурель) |
12 (гидравлическая турель) |
|
|
Характеристики держателя внешнего токарного инструмента |
мм |
25*25 |
25*25 |
25*25 |
32*32 |
|
Максимальный диаметр держателя расточного инструмента |
мм |
￠40 |
￠40 |
￠40 |
￠50 |
|
Точность позиционирования по оси X |
мм |
0.006 |
0.006 |
0.01 |
0.012 |
|
Точность позиционирования по оси Z |
мм |
0.006 |
0.006 |
0.012 |
0.014 |
|
Точность повторного позиционирования по оси X |
мм |
0.004 |
0.004 |
0.005 |
0.006 |
|
Точность повторного позиционирования по оси Z |
мм |
0.004 |
0.004 |
0.007 |
0.008 |
|
Общая мощность машины |
кВА |
25 |
25 |
30 |
35 |
|
Габаритные размеры машины (Д*Ш*В) |
мм |
3660*1790*1720 |
3870*1710*1655 |
4250*1880*1950 |
5467*1945*2075 |
|
система ЧПУ |
Fanuc SIEMENS (выбор клиента) |
||||
|
Мощность главного двигателя |
КВт |
11/11 |
11/15 |
15/18.5 |
18.5/22 |
|
Крутящий момент серводвигателя |
N.m |
11/11 |
11/11 |
20/20 |
20/20 |
|
Вес машины |
кг |
3400 |
3800 |
4300 |
7500 |
